Изготовление валов, осей и втулок на заказ в Минске

ООО «Белтриасвет» выполняет токарную обработку валов, осей и втулок по чертежам заказчика на станках с ЧПУ. Изготавливаем ступенчатые и гладкие валы, полые и сплошные оси, втулки скольжения, фланцы, переходные муфты и другие тела вращения.

Валы и оси — базовые детали любого вращающегося механизма: редукторов, насосов, конвейеров, сельскохозяйственных машин, станков. Точность изготовления посадочных поверхностей под подшипники и шестерни напрямую влияет на ресурс всего узла. Наше оборудование обеспечивает точность обработки до ±0,01 мм и шероховатость Ra 0,8–1,6 мкм под посадку подшипников.

Принимаем заказы от 1 штуки. Работаем с предприятиями и частными лицами из Минска, Гомеля, Витебска, Бреста, Гродно и Могилёва. Если нет чертежа — изготовим по образцу изношенной или сломанной детали.

Фото валов, осей и втулок нашего производства

Нажмите на фото для увеличения. Все изделия изготовлены на нашем производстве в Минске.

Ступенчатый вал для редуктора

Ось с резьбой и шпоночным пазом

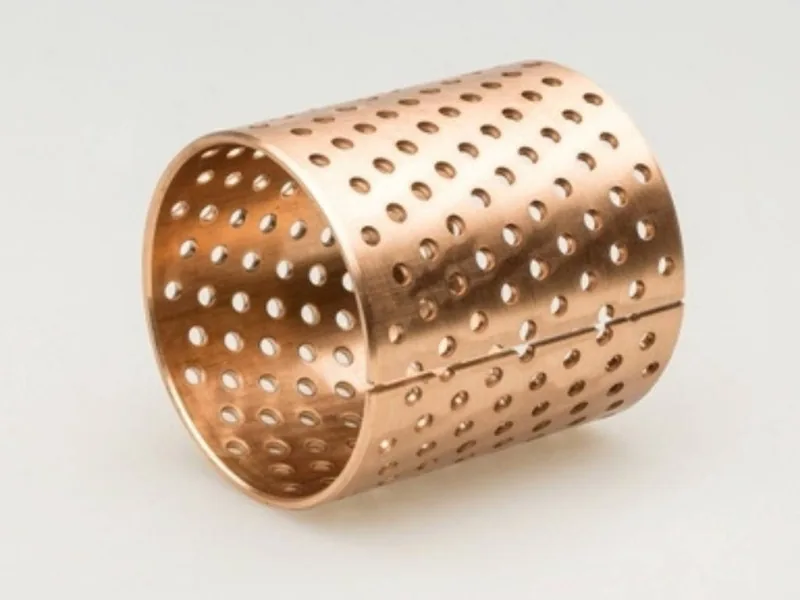

Втулка скольжения из бронзы

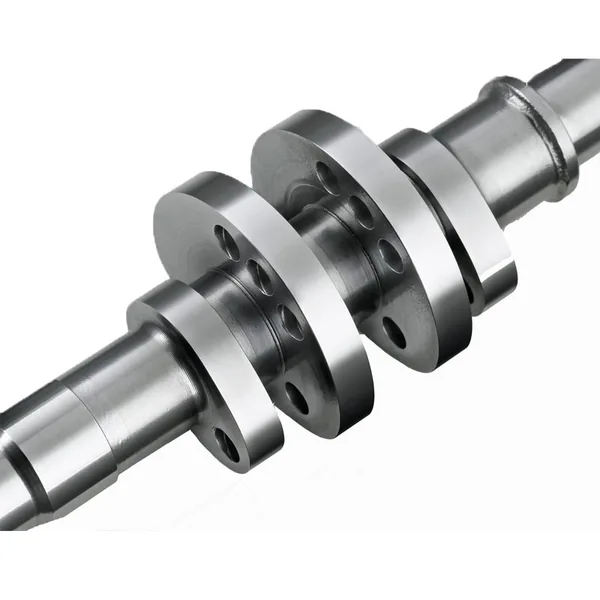

Вал из нержавеющей стали

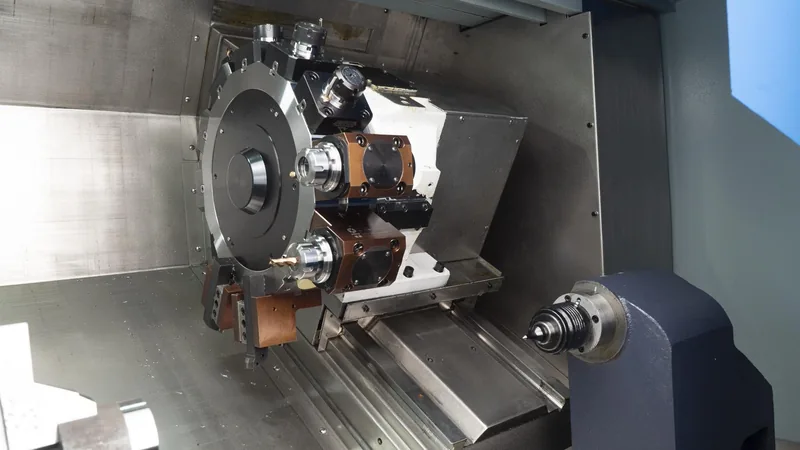

Токарный станок с ЧПУ

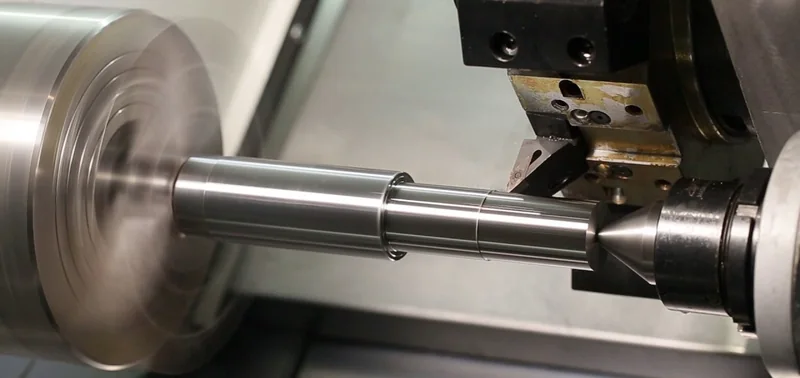

Контроль геометрии вала

Типы деталей которые мы изготавливаем

Ступенчатые валы Многоступенчатые валы для редукторов и приводов. Посадочные шейки под подшипники, шестерни, муфты с нужными допусками.

Гладкие оси и штоки Оси для шарниров, роликов, блоков. Штоки гидро- и пневмоцилиндров. Шлифование до Ra 0,4 мкм по запросу.

Втулки скольжения Подшипники скольжения из бронзы, латуни, капролона. Посадка H7, H8. Смазочные канавки и отверстия по чертежу.

Полые валы и стаканы Полые валы для экономии веса. Стаканы под подшипниковые узлы. Сверление, растачивание центральных отверстий.

Фланцы и полумуфты Соединительные фланцы, полумуфты, переходные втулки. Нарезка отверстий по окружности, центрирующие пояски.

Шлицевые и шпоночные валы Фрезерование шпоночных пазов, нарезание наружных шлицев. Прямобочный профиль по ГОСТ 1139, эвольвентный по ГОСТ 6033.

Технические возможности производства

Токарная обработка выполняется на станках с ЧПУ с автоматическим управлением подачей и глубиной резания, что обеспечивает стабильность размеров в серии.

Параметр	Диапазон	Примечание
Диаметр обработки	5 – 400 мм	Для деталей свыше 400 мм — уточняйте
Длина обработки	10 – 1500 мм	Длинные детали — в центрах
Точность диаметральных размеров	IT6 – IT9 (±0,01–0,05 мм)	Посадки под подшипники — IT6/IT7
Шероховатость поверхности	Ra 0,8 – 12,5 мкм	Ra 0,4 мкм — после шлифования
Нарезка наружной резьбы	M4 – M100	Метрическая, трапецеидальная, упорная
Нарезка внутренней резьбы	M5 – M80	Расточка и нарезка
Шпоночные пазы	Ширина 3 – 36 мм	По ГОСТ 23360, ГОСТ 10748
Шлицы наружные	Прямобочный, эвольвентный профиль	ГОСТ 1139, ГОСТ 6033
Центровые отверстия	А, В, С по ГОСТ 14034	Для установки в центрах
Минимальный заказ	1 штука	Серийные партии — скидка от 5 шт

Материалы для изготовления валов и втулок

Сталь 45 (ГОСТ 1050) — наиболее распространённый материал для валов и осей. После улучшения (закалка + высокий отпуск) — твёрдость HB 229–269. Хорошо обрабатывается, доступна по цене.
Сталь 40Х (ГОСТ 4543) — для более нагруженных валов. Закалка + отпуск до HRC 30–40. Повышенная твёрдость шеек под подшипники — закалка ТВЧ до HRC 48–54.
Сталь 20, 20Х — для цементируемых осей. Твёрдая цементованная поверхность + вязкая сердцевина. Для ударных нагрузок.
Нержавеющая сталь AISI 304, 316 — валы и оси для пищевого, химического и медицинского оборудования. Коррозионная стойкость в агрессивных средах.
Бронза БрАЖ9-4, БрОЦС5-5-5 — втулки скольжения. Низкий коэффициент трения, хорошая прирабатываемость, работа в условиях ограниченной смазки.
Капролон (ПА-6) — лёгкие втулки без смазки. Для конвейеров, сельхозтехники, пищевого оборудования. Не ржавеет, не загрязняет продукт.
Латунь ЛС59 — декоративные и точные оси, валики для приборов. Хорошая обрабатываемость, коррозионная стойкость.

Как оформить заказ на изготовление вала или оси

Пришлите чертёж или образецPDF, DWG, DXF, фото образца детали. Без чертежа — привезите изношенный вал, мы измерим все параметры.

Расчёт за 1 деньОпределяем оптимальный материал, термообработку, посадки. Даём точную стоимость и срок изготовления.

СогласованиеУточняем допуски, посадки, шероховатость. Для юрлиц заключаем договор и выставляем счёт с НДС.

Производство 3–10 днейТокарная обработка → фрезеровка пазов → нарезка резьб → термообработка → финишная обработка.

Контроль ОТКПроверяем все диаметры, длины, резьбы, биение, шероховатость. Отклонение от чертежа не допускается.

Выдача / доставкаСамовывоз из Минска или доставка по Беларуси. Длинные и тяжёлые детали — транспортной компанией.

Почему заказывают валы и оси у нас

От 1 штукиЕдиничные детали и серийные партии без ограничений

Точность ±0,01 ммСтанки с ЧПУ — стабильность в серии

ТермообработкаЗакалка ТВЧ, цементация, улучшение

Без чертежаВосстанавливаем по изношенному образцу

ОТК каждой деталиВсе размеры проверяются инструментально

Срок 3–10 днейБыстрое производство на собственном оборудовании

Опыт с 2015 года10+ лет токарной обработки в Беларуси

Доставка по РБМинск, Гомель, Витебск, Брест, Гродно, Могилёв

Отзывы об изготовлении валов и втулок

★★★★★

«Заказывали ступенчатый вал для насосного агрегата — оригинал давно снят с производства. Привезли изношенный образец, через 7 дней получили новый вал. Посадки под подшипники выдержаны точно, агрегат работает без вибрации.»

Главный механик, водоснабжающее предприятие, Гродно

★★★★★

«Изготовили партию бронзовых втулок скольжения для конвейерных роликов. 50 штук за 5 дней, все размеры в допуске. Цена ниже чем у конкурентов. Продолжаем заказывать регулярно.»

Технолог, производственное предприятие, Брест

★★★★★

«Понадобилась ось с нестандартной резьбой для сельхозоборудования. Нарисовал эскиз от руки, менеджер уточнил размеры по телефону. Через 4 дня деталь была готова. Всё точно, ничего лишнего.»

Фермер, Минская область

Изготовление валов и осей на заказ в Беларуси

ООО «Белтриасвет» — производитель валов, осей и втулок в Минске с собственным токарным оборудованием с ЧПУ. Выполняем изготовление валов на заказ для промышленных предприятий, сельскохозяйственных организаций, ремонтных мастерских и частных лиц из всех регионов Беларуси.

Часто обращаются за аналогами валов для снятого с производства оборудования — когда оригинальные запасные части недоступны или стоят неоправданно дорого. Мы изготавливаем точные копии по изношенным или сломанным образцам, восстанавливая все критические размеры: посадочные шейки под подшипники, резьбы, шпоночные пазы, шлицы.

Для расчёта стоимости позвоните: +375 (29) 254-24-00 или напишите на beltriasvet@yandex.ru.

Часто задаваемые вопросы

Да, это один из самых частых запросов. Привезите сломанный или изношенный вал — наши специалисты измерят все диаметральные размеры, длины ступеней, резьбы, шпоночные пазы, шлицы и составят чертёж. Затем изготавливаем точную копию. Если вал сломан в нескольких местах — восстановим геометрию по сохранившимся участкам.

Выполняем посадочные шейки под подшипники качения по k6, m6, n6 (для вращающегося кольца) и h6, js6 (для неподвижного). Точность диаметральных размеров — IT6, что соответствует требованиям большинства подшипников классов точности 0 и 6.

Да, нарезаем трапецеидальную резьбу Tr по ГОСТ 9484 и упорную резьбу S по ГОСТ 10177 — для ходовых винтов, домкратов, прессов. Шаг и диаметр — по вашему чертежу или образцу. Также выполняем правую и левую резьбу.

Используем БрОЦС5-5-5 (оловянно-цинково-свинцовистая) для подшипников скольжения с хорошей смазкой и БрАЖ9-4 (алюминиево-железистая) для тяжёлых нагрузок и ограниченной смазки. По запросу изготавливаем из капролона для работы без смазки или в пищевом производстве.

Стоимость зависит от диаметра, длины, сложности профиля и материала. Простой гладкий вал Ø30 мм × 200 мм из стали 45 — от 15–25 BYN. Ступенчатый вал Ø50 мм × 500 мм из стали 40Х с термообработкой — от 60–120 BYN. Для точного расчёта пришлите чертёж или параметры.
