Изготовление муфт и тормозных дисков на заказ в Минске

ООО «Белтриасвет» изготавливает соединительные муфты и тормозные диски по чертежам заказчика. Производим зубчатые, кулачковые, упругие втулочно-пальцевые и предохранительные муфты для соединения валов приводного оборудования.

Муфты — критически важные элементы приводов. Неправильно подобранная или некачественно изготовленная муфта приводит к вибрации, повышенному износу и аварийному выходу из строя оборудования. Мы проверяем правильность подбора муфты по крутящему моменту и диаметру валов перед запуском производства.

Принимаем заказы от 1 штуки. Если муфта вышла из строя и нет чертежа — привезите образец или обломки, восстановим документацию и изготовим аналог.

Фото муфт и тормозных дисков нашего производства

Нажмите на фото для увеличения. Все изделия изготовлены на нашем производстве в Минске.

Зубчатая муфта по ГОСТ 5006

Упругая муфта МУВП

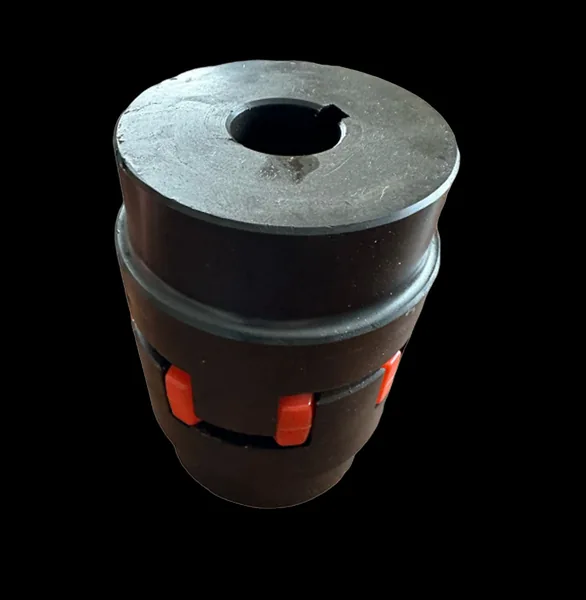

Кулачковая муфта из стали 40Х

Тормозной диск из чугуна СЧ25

Предохранительная муфта

Контроль биения полумуфты

Что мы изготавливаем

Зубчатые муфтыЖёсткие зубчатые муфты для передачи больших моментов. По ГОСТ 5006–94. Внешняя и внутренняя обоймы из стали 45 с закалкой.

Упругие втулочно-пальцевые (МУВП)Компенсируют несоосность валов до 1 мм. Резиновые или полиуретановые втулки. По ГОСТ 21424–93.

Кулачковые муфтыЖёсткое соединение, возможность включения на ходу. Для реверсных приводов. Сталь 40Х с закалкой кулачков.

Предохранительные муфтыЗащита привода от перегрузки. Срабатывают при превышении момента. Фрикционные и срезные штифты.

Фланцевые полумуфтыСоединение валов через фланец. Болтовое соединение. Точная расточка под посадку. Сталь, чугун.

Тормозные диски и барабаныТормозные диски для кранового оборудования, подъёмников, конвейеров. Чугун СЧ25, сталь 45.

Технические возможности

Параметр	Значение
Тип муфт	Зубчатые, МУВП, кулачковые, предохранительные, фланцевые
Диаметр валов	10 – 200 мм
Передаваемый крутящий момент	до 50 000 Н·м (по конструкции)
Точность расточки под вал	Посадка H7, H6 — ±0,02 мм
Материал полумуфт	Сталь 45, 40Х; чугун СЧ20; бронза
Эластичные элементы	Резина, полиуретан, капролон
Термообработка	Закалка ТВЧ зубьев и кулачков до HRC 50–58
Балансировка	Статическая для муфт с окружной скоростью > 5 м/с
Минимальный заказ	1 штука (полукомплект или комплект)

Материалы

Сталь 45 (ГОСТ 1050) — Основной материал для полумуфт и фланцев. Нормализация или улучшение. Закалка ТВЧ рабочих поверхностей — до HRC 45–52.
Сталь 40Х (ГОСТ 4543) — Для высоконагруженных муфт и тормозных дисков. Закалка + высокий отпуск до HRC 35–40.
Чугун СЧ20, СЧ25 — Для тормозных дисков и барабанов. Хорошие фрикционные свойства, высокая теплоёмкость, демпфирование вибраций.
Бронза БрАЖ9-4 — Для венцов зубчатых муфт в условиях ограниченной смазки. Пониженное трение, антизадирность.
Полиуретан, резина — Эластичные элементы МУВП. Компенсация несоосности, виброгашение, электроизоляция соединяемых валов.

Как оформить заказ — 6 шагов

ЗаявкаТип муфты, диаметры валов, шпоночные пазы, крутящий момент или мощность/обороты привода. Или образец.

Расчёт за 1 деньПроверяем правильность выбора типа и размера муфты. Определяем материал, термообработку. Даём стоимость.

СогласованиеУточняем посадки под валы, шпоночные пазы, балансировку. Для юрлиц — договор.

Производство 5–14 днейТокарная обработка полумуфт → нарезка зубьев/кулачков → расточка → термообработка → балансировка.

Контроль ОТКПроверяем диаметры посадочных отверстий, биение, зубчатый профиль, качество термообработки.

Выдача / доставкаСамовывоз из Минска или доставка по Беларуси. Комплект упаковывается вместе с эластичными элементами.

Преимущества работы с нами

От 1 штукиЕдиничные муфты и серийные партии

Точность ±0,02 ммПосадки под валы по IT6/IT7

Закалка ТВЧЗубья и кулачки до HRC 50–58

По образцуВосстанавливаем документацию по сломанной муфте

ОТКПроверка биения и посадочных размеров

БалансировкаСтатическая балансировка для быстроходных муфт

С 2015 года10+ лет металлообработки в Беларуси

Доставка по РБМинск, Гомель, Витебск, Брест, Гродно, Могилёв

Отзывы клиентов

★★★★★

«Заказывали зубчатые полумуфты по ГОСТ 5006 для насосного агрегата — нестандартные диаметры валов. Изготовили точно по нашим размерам, биение в норме, установка прошла без подгонки.»

Главный механик, промышленное предприятие, Минск

★★★★★

«Нужна была предохранительная муфта для конвейера — сломалась штатная, аналогов не нашли. Привезли образец, через 10 дней получили новую. Работает исправно.»

Механик, производство, Гомель

★★★★★

«Изготовили тормозные диски для кранового механизма — 6 штук из чугуна СЧ25. Размеры все выдержаны, фрикционная поверхность обработана чисто. Доволен качеством.»

Инженер, кранообслуживающая организация, Брест

О производстве в Минске и доставке по Беларуси

ООО «Белтриасвет» выполняет изготовление муфт на заказ в Минске для промышленных предприятий и ремонтных организаций из всей Беларуси. Производим зубчатые муфты по ГОСТ 5006, упругие МУВП по ГОСТ 21424, кулачковые и предохранительные муфты, тормозные диски и барабаны.

Часто обращаются когда штатная муфта вышла из строя и запасных частей нет в продаже. Мы восстанавливаем документацию по образцу и изготавливаем точный аналог в течение 5–14 рабочих дней. Для расчёта стоимости звоните: +375 (29) 254-24-00.

Часто задаваемые вопросы

Для подбора нужно знать: передаваемый крутящий момент (или мощность и обороты), диаметры соединяемых валов, наличие несоосности, ударных нагрузок, вибрации. Позвоните нам — поможем подобрать оптимальный тип: зубчатая (жёсткая), МУВП (компенсирующая) или предохранительная.

Да, изготавливаем зубчатые муфты по ГОСТ 5006–94 и МУВП по ГОСТ 21424–93. Все стандартные типоразмеры. Для нестандартных диаметров валов — изготовление по индивидуальным чертежам с соблюдением стандартного зубчатого профиля.

Да, изготавливаем как комплекты (обе полумуфты), так и отдельные полумуфты. Если одна полумуфта исправна — изготовим только повреждённую. Для точного сопряжения желательно привезти исправную полумуфту как образец.

Да, выполняем статическую балансировку полумуфт при окружной скорости на посадочном диаметре более 5 м/с. Для быстроходных муфт (n > 3000 об/мин) — динамическую балансировку. Степень балансировки — по ГОСТ 22061.

Стоимость зависит от типа, диаметра и материала. Пара полумуфт МУВП-1 (вал Ø25 мм) из стали 45 — от 60–120 BYN/комплект. Зубчатая муфта ЗМ-1 (вал Ø40 мм) — от 150–300 BYN/комплект. Тормозной диск Ø300 мм из СЧ25 — от 80–150 BYN/шт. Точный расчёт по чертежу.
