Изготовление шестерён и зубчатых колёс на заказ в Минске

ООО «Белтриасвет» изготавливает шестерни и зубчатые колёса по чертежам заказчика на зубофрезерном и токарном оборудовании с ЧПУ. Выполняем нарезку прямого и косого зуба, изготавливаем червячные пары, зубчатые рейки, внутренние зацепления. Работаем с предприятиями Минска, Гомеля, Витебска, Бреста, Гродно и Могилёва.

Шестерни — критически важные детали любого приводного механизма. Неточное изготовление ведёт к шуму, вибрации и преждевременному износу. Наше оборудование обеспечивает точность нарезки зуба по 7–8 степени точности ГОСТ 1643, что соответствует требованиям большинства промышленных редукторов и приводов.

Принимаем заказы от 1 штуки. Если у вас нет чертежа — изготовим по образцу шестерни: измерим число зубьев, модуль, угол наклона, ширину венца и восстановим документацию.

Фото шестерён и зубчатых колёс нашего производства

Нажмите на фото для увеличения. Все изделия изготовлены на нашем производстве в Минске.

Шестерни цилиндрические прямозубые

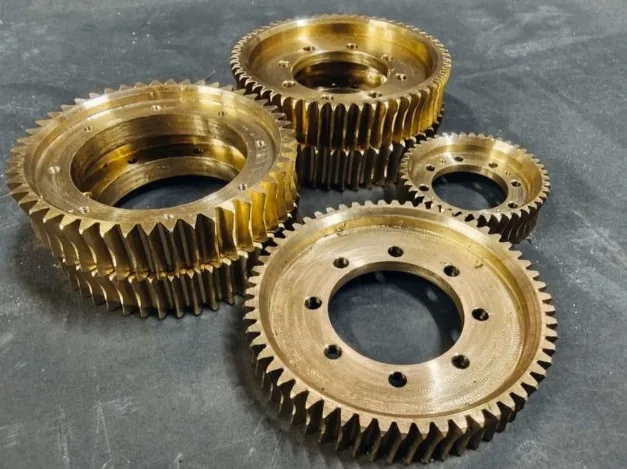

Зубчатое колесо из бронзы

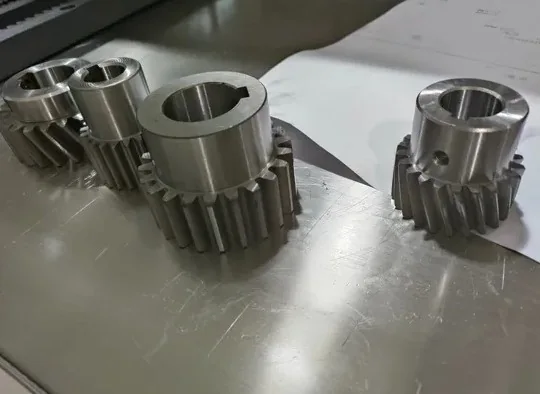

Шестерня из стали 45 после закалки ТВЧ

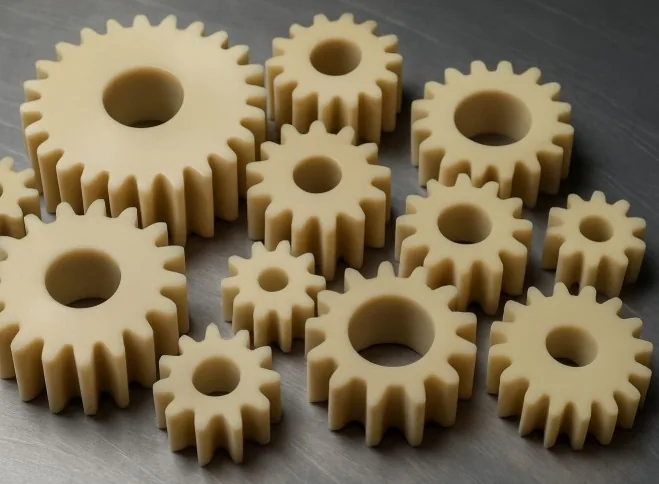

Шестерня из капролона

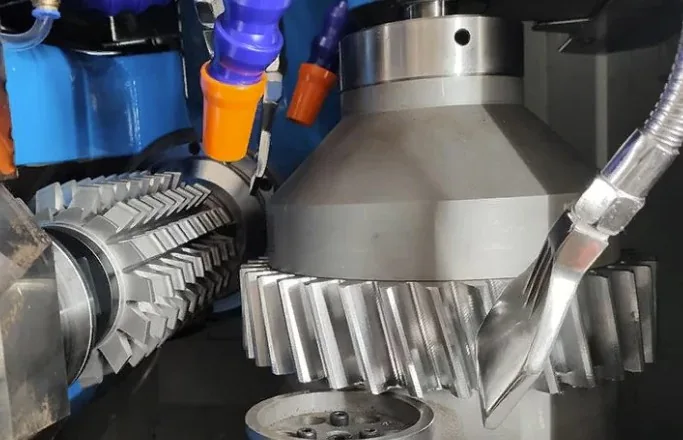

Зубофрезерный станок на производстве

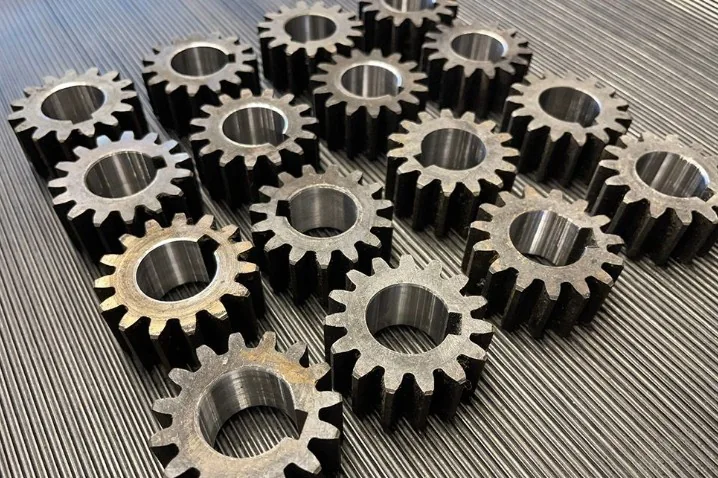

Готовая партия шестерён

Типы зубчатых передач которые мы изготавливаем

Цилиндрические прямозубые Наиболее распространённый тип. Внешнее зацепление. Модуль 1–12, число зубьев 8–300+. ГОСТ 1643, степень точности 7–9.

Цилиндрические косозубые Плавный ход, пониженный шум, повышенная несущая способность. Угол наклона зуба 8–30°. Для высоконагруженных редукторов.

С внутренним зацеплением Для планетарных передач и механизмов с реверсом. Нарезка на специализированном зубодолбёжном станке.

Червячные колёса и червяки Большие передаточные отношения, самоторможение. Колесо — бронза БрАЖ. Червяк — сталь 40Х с закалкой.

Зубчатые рейки Прямозубые и косозубые рейки для линейных приводов. Любая длина, нарезка фрезерованием. Сталь, алюминий.

Конические шестерни Передача движения между пересекающимися осями. Прямой и спиральный зуб. Для дифференциалов, угловых редукторов.

Технические возможности производства

Параметр	Диапазон	Примечание
Модуль зуба	1 – 12	Метрический, ГОСТ 9563
Число зубьев	8 – 300+	По чертежу заказчика
Наружный диаметр	10 – 500 мм	Цилиндрические колёса
Ширина зубчатого венца	5 – 200 мм
Угол наклона зуба	0° (прямой) или 8–30° (косой)
Степень точности	7–9 по ГОСТ 1643	Для ответственных передач — 6-я по договорённости
Материал	Сталь, бронза, алюминий, капролон	По условиям эксплуатации
Термообработка	Закалка ТВЧ, цементация, нитроцементация	Повышение твёрдости поверхности зуба
Минимальный заказ	1 штука	Серийные партии — скидка от 10 шт

Материалы для изготовления шестерён

Сталь 45 (ГОСТ 1050) — универсальный материал для шестерён среднего класса нагруженности. После нормализации — твёрдость HB 170–217. Нередко применяется закалка ТВЧ зубьев до HRC 45–52.
Сталь 40Х (ГОСТ 4543) — легированная сталь для высоконагруженных шестерён редукторов. Закалка + отпуск до HRC 35–45. Хорошая износостойкость и ударная вязкость.
Сталь 20ХН3А, 18ХГТ — цементуемые стали. Твёрдый поверхностный слой (HRC 58–62) + вязкая сердцевина. Для высоконагруженных тихоходных и быстроходных передач.
Бронза БрАЖ9-4 (ГОСТ 18175) — основной материал для червячных колёс. Хорошая прирабатываемость к стальному червяку, низкий коэффициент трения, антизадирные свойства.
Капролон (полиамид ПА-6) — для лёгких малонагруженных передач. Работает без смазки, малошумный. Применяется в бытовой технике, приборах, лёгком оборудовании.
Алюминиевые сплавы Д16Т, АМГ6 — для шестерён кинематических механизмов где критичен вес. Авиационные и приборные приводы.

Как оформить заказ на изготовление шестерни

Пришлите чертёж или образецПринимаем PDF, DWG, DXF, фото образца. Если нет чертежа — привезите шестерню, мы измерим параметры и составим документацию.

Расчёт за 1 деньОпределяем оптимальный материал, технологию нарезки, термообработку. Сообщаем точную стоимость и срок.

СогласованиеУточняем степень точности, допуски на посадочные отверстия, шпоночные пазы, покрытие. Для юрлиц — договор.

Производство 5–14 днейТокарная обработка заготовки → зубофрезерование → термообработка → шлифование посадочных поверхностей.

Контроль ОТКПроверяем число зубьев, модуль, межцентровое расстояние, биение, шероховатость. Протокол измерений по запросу.

Выдача / доставкаСамовывоз из Минска или доставка транспортными компаниями по Беларуси. По Минску — курьером.

Почему заказывают шестерни у нас

От 1 штукиЕдиничные детали и серийные партии без ограничений

Точность 7–8 ст.ГОСТ 1643 — соответствует промышленным редукторам

ТермообработкаЗакалка ТВЧ, цементация, нитроцементация зубьев

Без чертежаВосстанавливаем документацию по образцу шестерни

ОТК каждой деталиПроверка зубчатого профиля и посадочных размеров

Срок 5–14 днейСтандартный срок, срочные заказы — по договорённости

Опыт с 2015 года10+ лет металлообработки на заказ в Беларуси

Доставка по РБМинск, Гомель, Витебск, Брест, Гродно, Могилёв

Отзывы об изготовлении шестерён

★★★★★

«Заказали шестерни для старого редуктора советского производства — найти готовые нереально, чертежей нет. Привезли образец, через 10 дней получили точную копию. Редуктор работает как новый.»

Главный механик, ремонтное предприятие, Витебск

★★★★★

«Изготовили партию 50 шт червячных колёс из бронзы для наших редукторов. Качество соответствует чертежу, биение в норме, шум при работе минимальный. Продолжаем сотрудничество.»

Технолог, производство подъёмного оборудования, Минск

★★★★★

«Нужна была шестерня из капролона для тихого хода в медицинском оборудовании. Подобрали материал, изготовили по нашему чертежу. Работает без шума и смазки уже 2 года.»

Инженер-конструктор, Минск

Где заказать изготовление шестерён в Беларуси

ООО «Белтриасвет» выполняет изготовление шестерён на заказ в Минске для предприятий и частных лиц из Беларуси. Изготавливаем цилиндрические шестерни, червячные колёса, зубчатые рейки и конические шестерни по чертежам заказчика или образцам деталей.

Часто к нам обращаются когда нужна запасная шестерня для старого оборудования — советского или импортного — для которого нет готовых запчастей. Мы измеряем параметры вашего образца (число зубьев, модуль, угол зацепления, диаметр отверстия, шпоночный паз) и изготавливаем точный аналог в течение 5–14 рабочих дней.

Для расчёта стоимости позвоните по номеру +375 (29) 254-24-00 или напишите на beltriasvet@yandex.ru.

Часто задаваемые вопросы

Привезите образец шестерни — мы измерим параметры специальным инструментом. Для определения модуля нужны: наружный диаметр, число зубьев и диаметр делительной окружности. Формула: m = d / z, где d — делительный диаметр, z — число зубьев. Наши специалисты сделают это за вас бесплатно при оформлении заказа.

Стоимость зависит от модуля, числа зубьев, диаметра, материала и термообработки. Ориентировочно: небольшая шестерня из стали 45 (m2, z30, диаметр 64 мм) — от 25–50 BYN/шт в единичном исполнении. Червячное колесо из бронзы — от 80–200 BYN. Для точного расчёта пришлите чертёж или параметры.

Зависит от условий работы. Для лёгких нагрузок (капролон, алюминий) термообработка не нужна. Для средних нагрузок из стали 45 — нормализация или улучшение (HB 200–250). Для тяжёлых нагрузок из стали 40Х — закалка ТВЧ зубьев до HRC 45–55. Мы подберём оптимальный вариант под ваши условия.

Да, это одно из наших ключевых направлений. Мы регулярно изготавливаем аналоги шестерён для снятого с производства оборудования — советских и импортных станков, редукторов, транспортных средств. Работаем как по чертежам, так и по образцам деталей без документации.

Да, принимаем заказы от 1 штуки. Стоимость единичной детали будет выше серийной, так как затраты на наладку оборудования распределяются на одно изделие. Но мы стараемся сделать это максимально выгодно для клиента.
